錘式破碎機
錘式破碎機是1895年由M．F．Bedmson發明的，至今已有100余年的歷史。在此過程中破碎機得到不斷地完善，到目前這種破碎機在水泥、選煤、化工、電力、冶金等工業都應用得非常廣泛。主要用于中、細碎石灰石、煤、焦炭、頁巖、白堊、石膏、爐渣等中和低硬物料。
二、錘式破碎機結構圖與工作原理

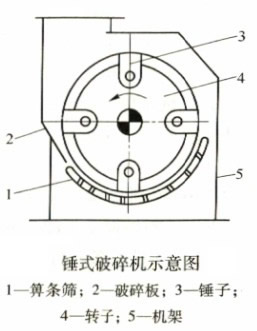

錘式破碎機主要是靠錘子沖擊作用破碎物料，如下圖：
物料進入錘子工作區后，被高速回轉的錘子沖擊破碎。被破碎的物料從錘頭處獲得動能，以高速向破碎板和箅條篩上沖擊而被第二次破碎。此后，小于箅條篩縫隙的物料，便從縫隙中排出，而粒度較大的物料，彈回到襯板和算條上的粒狀物料，還將受到錘頭的附加沖擊破碎，在物料破碎的整個過程中，物料之間也相互沖擊粉碎。
三、錘式破碎機分類
錘式破碎機類型很多，按轉子數目分有單轉子和雙轉子兩種，而單轉子又有可逆和不可逆旋轉的兩種。此外，按用途不同，有一般用途和特殊用途之分。
四、錘式破碎機特點：
1、生產率高、破碎比大、能耗低、產品粒度均勻、過粉砰現象少、結構緊湊、維修和更換易損件簡單容易；
2、錘頭、箅條篩、襯板、轉盤磨損較快，若破碎較硬物料磨損更快，故它僅能破碎中硬易碎物料；
3、當物料水分含量超過12%或含有黏土?xí)r，它的箅條篩縫隙容易堵塞，這時生產率下降，能耗增加和錘頭磨損加快。
五、錘式破碎機型號表示方法
錘式破碎機型號表示方法舉例說明：PCK-1010, PC為錘式破碎機，若前面標注2表示雙轉子，單轉子不標注；后面K為可逆式、若是Y為一段、D為單段、F為反擊型、z為重錘式，不可逆式不標注；橫線后面10為轉子直徑的百分?jǐn)?shù)和10為轉子長度百分?jǐn)?shù)，單位為mm。全稱為單轉子1000×1000的可逆式錘式破碎機。
六、基本技術參數如下：
| 型號規格 | 給料粒度 | 出料粒度 | 生產能力（m3/h） | 功率（KW ） | 總重量 |
外形尺寸 (長×寬×高)(mm) |
| PCΦ400×300 | ≤200 | ≤25 | 5-10 | 11 | 0.8 | 900×670×860 |
| PCΦ600×400 | ≤250 | ≤30 | 10-22 | 22 | 2.26 | 1200×1050×1200 |
| PCΦ800×600 | ≤250 | ≤35 | 18-40 | 55 | 4.8 | 1310×1180×1310 |
| PCΦ1000×800 | ≤350 | ≤35 | 25-50 | 75 | 5.9 | 1600×1390×1575 |
| PCΦ1000×1000 | ≤350 | ≤35 | 30-55 | 132 | 8 | 1800×1590×1775 |
| PCΦ1250×1250 | ≤350 | ≤35 | 35-65 | 180 | 14 | 2060×1600×1890 |
| PCΦ1400×1400 | ≤350 | ≤35 | 50-100 | 280 | 32 | 2365×1870×2220 |
| PCΦ1600×1600 | ≤350 | ≤35 | 100-150 | 480 | 37.5 | 3050×2850×2800 |
